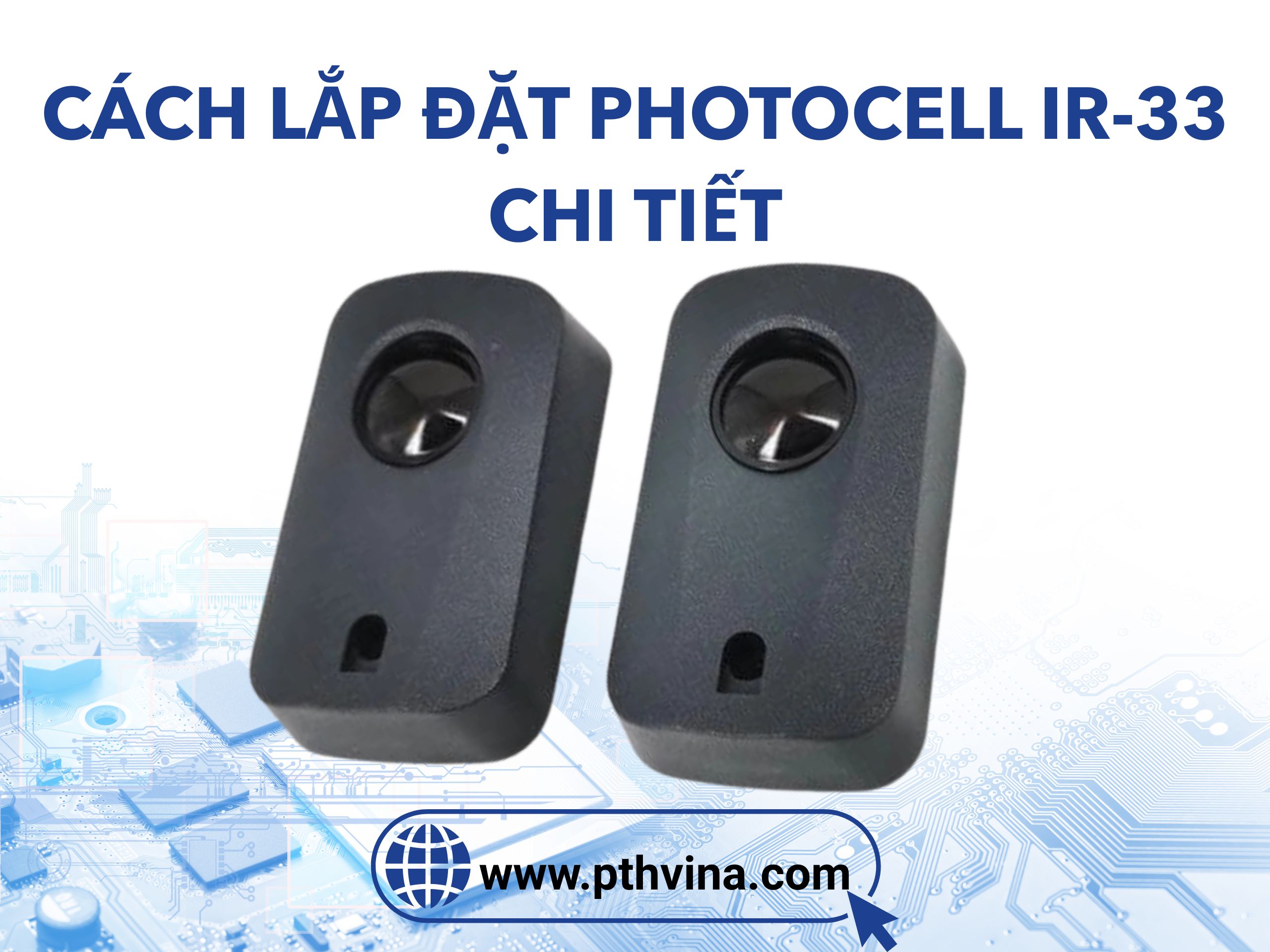

Hướng dẫn Cách lắp đặt Photocell IR-33 đúng kỹ thuật

Trong các hệ thống barrier tự động hiện nay, photocell IR-33 là một thiết bị cảm biến quan trọng giúp đảm bảo an toàn trong quá trình đóng/mở thanh chắn. Thiết bị này có thể phát hiện người hoặc phương tiện cắt ngang và gửi tín hiệu kịp thời đến main barrier để phản ứng phù hợp — tránh các tình huống va chạm không đáng có. Bài viết dưới đây sẽ hướng dẫn bạn cách lắp đặt photocell IR33 ở mức cơ bản, đồng thời chia sẻ một số lưu ý quan trọng cần nắm.

Giới thiệu tổng quan về Photocell IR33

Photocell IR-33 là cặp cảm biến thu phát hồng ngoại (gồm TX và RX) dùng để phát hiện vật cản trong vùng hoạt động của barrier. Khi tia hồng ngoại bị cắt ngang (ví dụ có người hoặc xe đi qua), cảm biến sẽ gửi tín hiệu đến main barrier để điều khiển thanh chắn đóng/mở theo tình huống thực tế.

Photocell IR-33 hỗ trợ nhiều loại main khác nhau như:

• Main DZ-1380-AC
• Main WONSUN
• Main BS3063 (1,5s hoặc 3s)

Cách lắp đặt photocell IR-33 – những bước cơ bản cần nắm

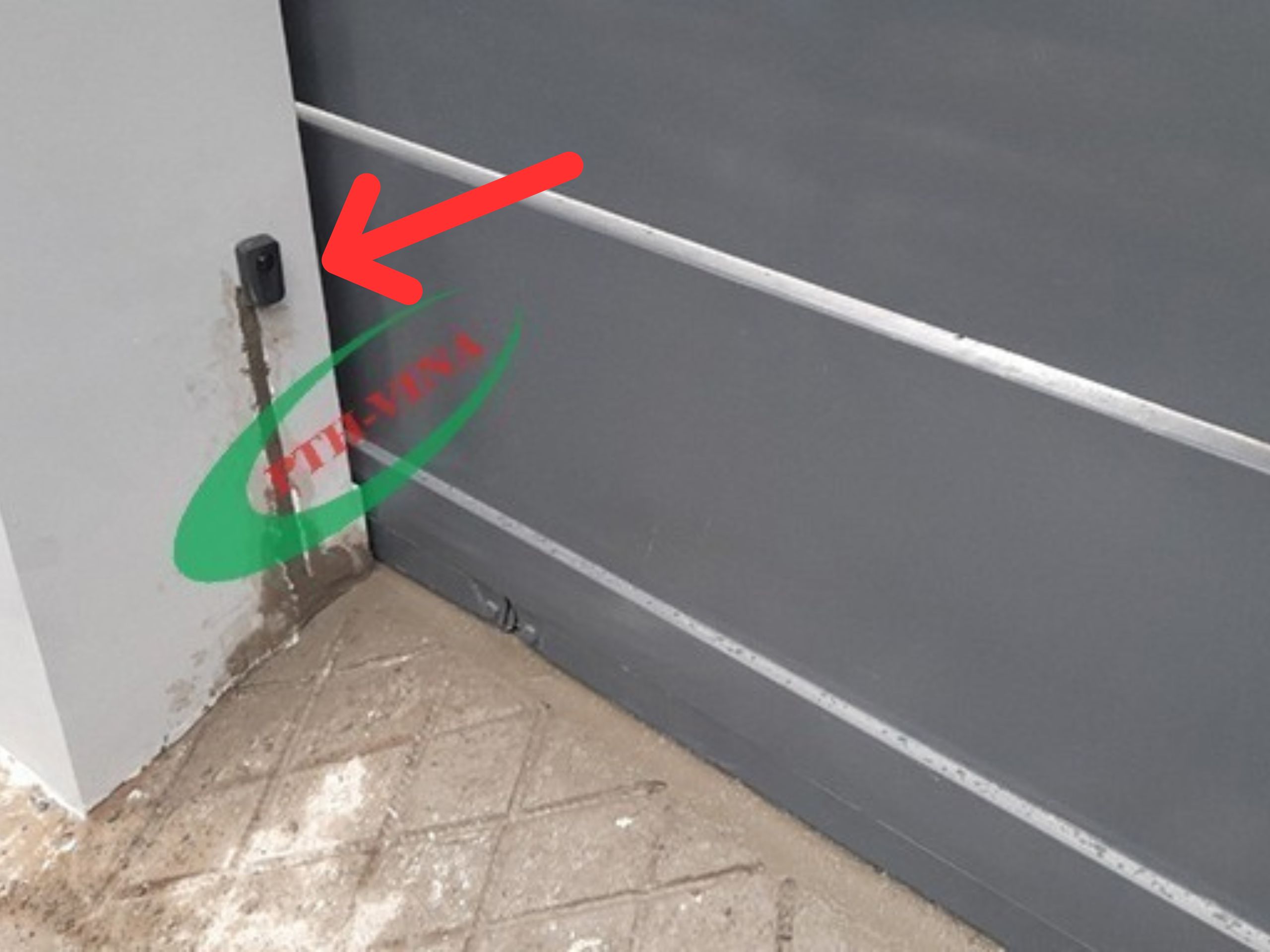

Bước 1: Xác định vị trí lắp đặt cảm biến photocell ir-33

• TX (Transmitter – phát tia): lắp một bên barrier

• RX (Receiver – thu tia): lắp đối diện với TX, sao cho tia hồng ngoại đi thẳng và không bị chặn bởi vật thể lạ.

Lưu ý: Khoảng cách giữa TX và RX tối ưu nhất là dưới 10m để đảm bảo tín hiệu ổn định.

Bước 2: Kết nối nguồn điện

• TX và RX đều sử dụng nguồn 12V DC.
• Dây đỏ cấp dương (+12V), dây đen cấp âm (GND).
• Nên lấy nguồn trực tiếp từ main barrier để đồng bộ hệ thống.
• Nếu chiều dài dây kéo dài trên 3m, nên dùng dây lõi lớn hoặc có bọc chống nhiễu để tránh suy hao điện áp.

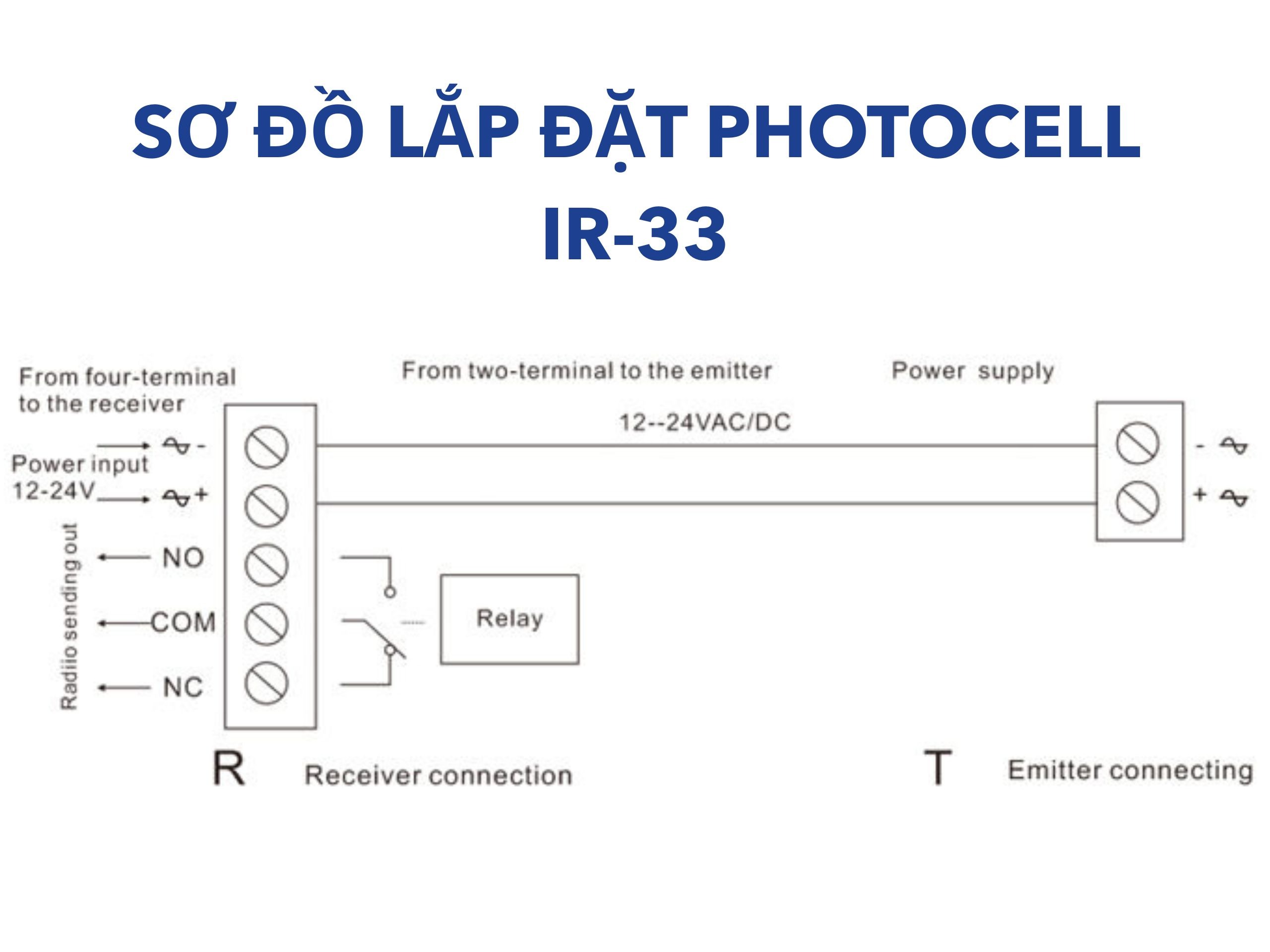

Bước 3: Đấu dây tín hiệu

Trên RX thường có các chân: Dương, Âm, COM, NO, NC.

Phổ biến nhất, bạn chỉ cần sử dụng 3 chân: Dương, Âm, COM.

Tùy loại main barrier:

• Với DZ-1380-AC: dây COM (trắng xanh) đấu vào domino thứ 3 từ dưới lên trên main.
• Với WONSUN: dây trắng (COM) đấu vào dây xanh lá cây trên main.
• Với BS3063: dây trắng vào chân COM, dây xanh lá vào vị trí tín hiệu điều khiển.

🔧 Đây là giai đoạn cực kỳ quan trọng nhưng cũng dễ xảy ra lỗi nếu không hiểu rõ sơ đồ mạch điện. Việc xác định sai chân COM hoặc cắm nhầm dây tín hiệu có thể khiến toàn hệ thống không hoạt động hoặc lỗi bảo vệ.

👉 Bạn có thể liên hệ kỹ thuật viên PTH Vina để được hướng dẫn cụ thể cách nhận diện chân tín hiệu trên từng dòng main.

Kiểm tra hoạt động của cảm biến photocell IR-33

Sau khi lắp đặt xong, bạn cần tiến hành kiểm tra hệ thống:

• Khi barrier đang đóng: nếu có người hoặc xe đi qua, thanh chắn phải tự động bật ngược lên.
• Khi barrier đang mở: nếu có vật cản, thanh chắn sẽ chờ hoặc giữ nguyên không đóng xuống để đảm bảo an toàn.
• Khi không còn vật cản, thanh chắn sẽ tự động đóng lại.

Những điểm cần lưu ý khi lắp đặt photocell IR-33

Dù việc lắp đặt photocell IR-33 có vẻ đơn giản, nhưng thực tế lại có một số phần kỹ thuật đòi hỏi kinh nghiệm và dụng cụ chuyên dụng:

⚠️ Những bước thường bị bỏ sót hoặc dễ nhầm lẫn nếu tự lắp:

• Hiệu chỉnh góc tia hồng ngoại: Nếu lệch nhẹ, RX sẽ không nhận được tín hiệu từ TX → cảm biến không hoạt động.
• Chế độ relay NO/NC: Một số hệ thống yêu cầu cấu hình lại chế độ relay trên RX để phù hợp với logic điều khiển của main.
• Đồng bộ hóa tín hiệu giữa photocell và main: Mỗi loại main có logic xử lý khác nhau, cần đấu dây và cấu hình đúng chuẩn để tránh lỗi hệ thống hoặc báo giả.

Một số lỗi thường gặp khi lắp đặt photocell IR-33

• Tia hồng ngoại không nhận tín hiệu: Do lệch góc lắp hoặc vật cản vô tình như bụi bẩn, lá cây.
• Nguồn điện không ổn định: Dây nguồn quá mảnh, nguồn cấp không đủ dòng.
• Đấu sai chân COM/NC/NO: Khiến barrier phản ứng ngược lại với tình huống thực tế.
• Thiết bị không tương thích main: Một số dòng barrier đời cũ không tương thích trực tiếp với IR33 mà cần module chuyển đổi tín hiệu.

Việc nắm được cách lắp đặt photocell IR-33 ở mức cơ bản giúp bạn hiểu rõ hơn cách vận hành của hệ thống barrier thông minh. Tuy nhiên, để đảm bảo thiết bị hoạt động ổn định, an toàn, không phát sinh lỗi vặt trong quá trình sử dụng, bạn nên để việc lắp đặt chi tiết cho đội ngũ kỹ thuật chuyên nghiệp.

👉 Để tìm hiểu thêm chi tiết về phần đấu dây tín hiệu, đồng bộ logic điều khiển và căn chỉnh cảm biến chính xác, hãy liên hệ với đội ngũ kỹ thuật PTH Vina – chuyên gia có hơn 6 năm kinh nghiệm trong lắp đặt hệ thống barrier và cảm biến an toàn.
