Hướng dẫn Cách lắp đặt loop từ LD100 chuẩn kỹ thuật

Loop từ LD100 là một thiết bị quan trọng trong hệ thống kiểm soát phương tiện, đặc biệt là tại các bãi giữ xe thông minh sử dụng barrier tự động. Thiết bị này hoạt động dựa trên nguyên lý cảm biến từ trường, giúp phát hiện sự hiện diện của xe trên mặt đất thông qua một vòng dây cảm ứng chôn dưới nền đường. Trong bài viết này, PTH Vina sẽ cung cấp cho bạn hướng dẫn cách lắp đặt LOOP TỪ LD100 ở mức cơ bản, dễ hiểu – đủ để bạn nắm được nguyên lý hoạt động và cấu hình chung.

Tổng quan về thiết bị Loop từ LD100

Loop từ LD100 là một module cảm biến chuyên dụng, thường được dùng để điều khiển barrier đóng/mở khi xe đến gần hoặc rời khỏi điểm kiểm soát. Thiết bị này thường được tích hợp trong hệ thống giữ xe thông minh, lối vào/ra khu công nghiệp, tòa nhà, trung tâm thương mại…

Cấu tạo cơ bản của loop từ LD100:

• Nguồn cấp: 100V–240V AC (thường dùng 220V)
• Chân đầu vào/ra: 11 chân với chức năng khác nhau
• Relay điều khiển: Có ít nhất 2 relay dùng cho tín hiệu đầu ra
• Bộ DIP Switch và núm xoay: Điều chỉnh các thông số kỹ thuật như độ nhạy, thời gian giữ relay, tần số…

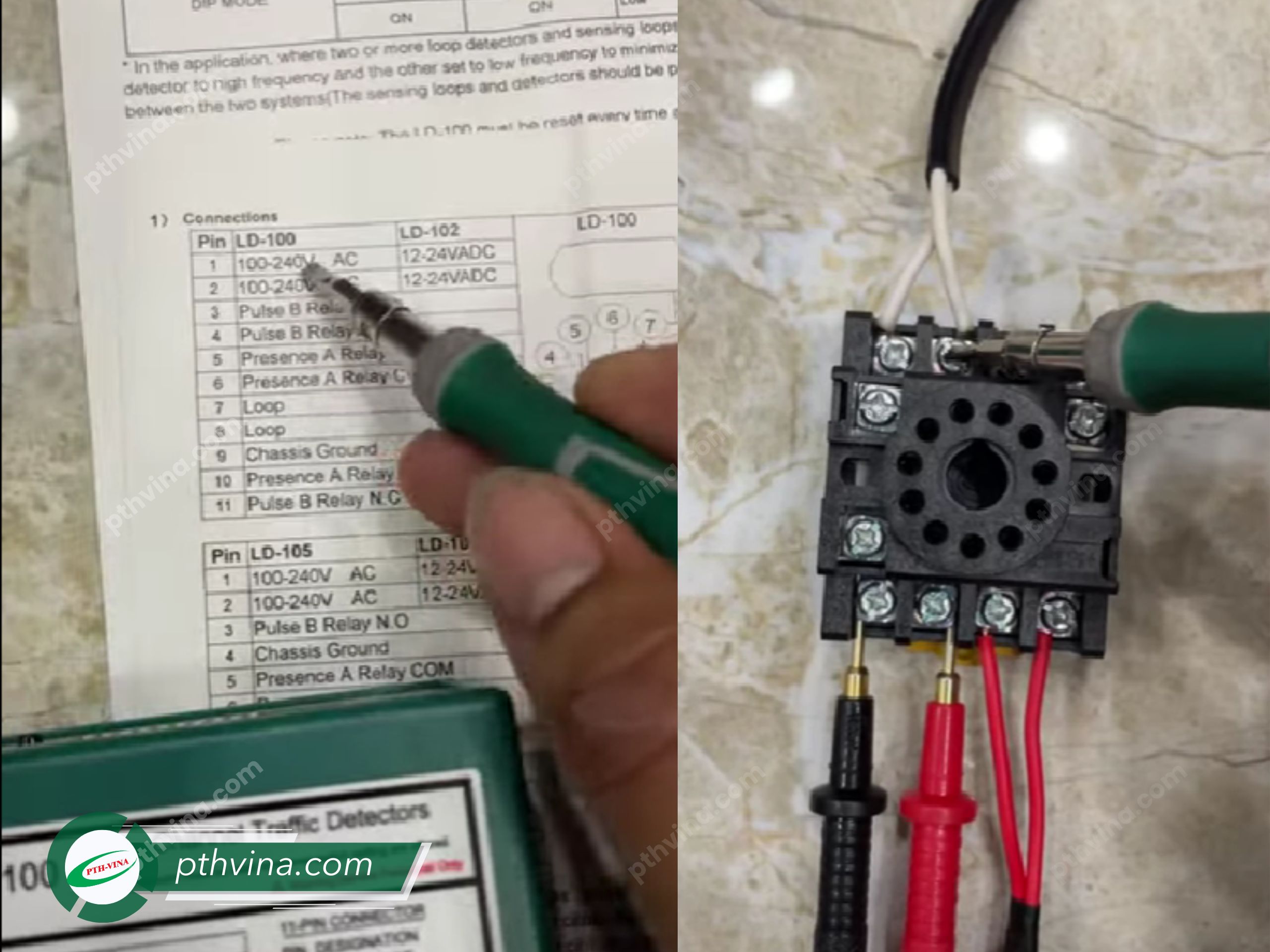

Cách đấu dây cơ bản khi lắp đặt Loop từ LD100

Đây là phần quan trọng nhất trong cách lắp đặt LOOP TỪ LD100, tuy nhiên để đảm bảo độ chính xác và an toàn khi sử dụng lâu dài, chúng tôi sẽ chỉ trình bày các bước cơ bản.

Nguồn cấp:

• Chân 1 và 2: Dùng để cấp nguồn 220V AC cho LD100. Lưu ý chọn dây và ổ điện đúng chuẩn để tránh rò rỉ điện.

Kết nối với vòng từ:

• Chân 7 và 8: Đấu vào cuộn dây vòng từ (loop coil) đã được lắp âm dưới nền đường. Lưu ý: Chiều dài dây loop từ tối ưu không quá 30m. Nếu trên 30m nên dùng dây chất lượng cao để tránh nhiễu hoặc mất tín hiệu.

Kết nối với barrier:

• Đối với main barrier Bisen (BS6S, BS1.5s, BS3s): Dây đóng an toàn từ LD100 sẽ đấu vào chân Photo và GD trên chân 56 của main. Một số phiên bản có thêm chân 56V sử dụng cho tốc độ 1.5s hoặc 3s.
• Đối với main barrier MAG: Dây sẽ đấu vào cặp chân tương ứng trên bảng mạch chính của barrier MAG, sử dụng chế độ “safe close” khi phát hiện xe.

Kết nối relay:

• Chân 3–4: Relay B – thường dùng để kích hoạt barrier hoặc đèn báo.
• Chân 5–6: Relay giữ – giữ trạng thái đóng relay trong thời gian cài đặt (chống mất tín hiệu khi xe đứng yên lâu).
• Chân 9, 10, 11: Tùy vào cấu hình hệ thống, có thể dùng cho các chức năng mở rộng như reset hoặc relay NC.

👉 Lưu ý quan trọng: Một số chân đấu dây khác mang tính đặc thù kỹ thuật sẽ không được hướng dẫn chi tiết tại đây nhằm đảm bảo an toàn và tránh sai sót khi tự lắp đặt.

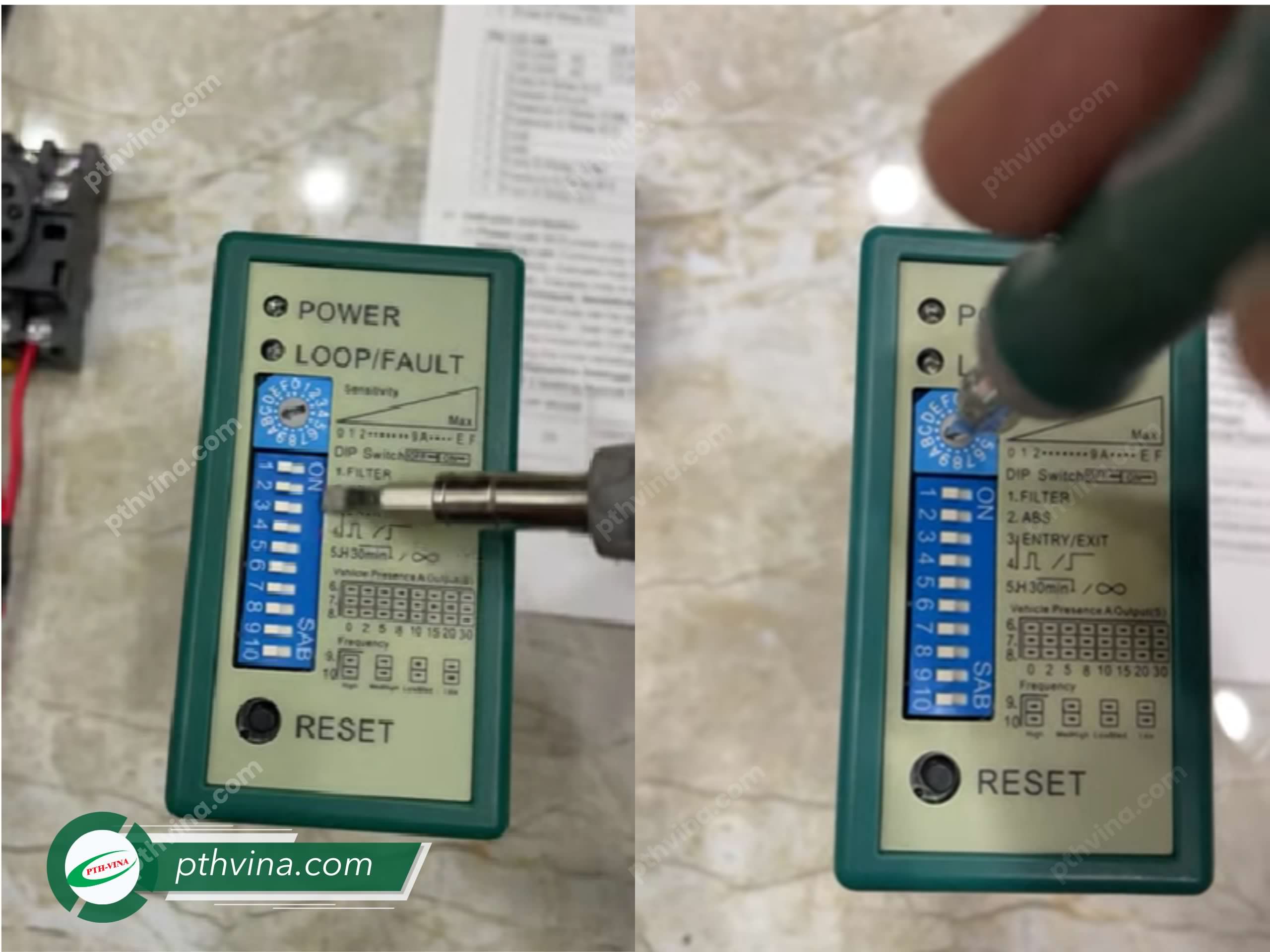

Hướng dẫn sử dụng và cài đặt các DIP chỉnh khi lắp đặt loop từ LD100

Các nút và DIP chỉnh quan trọng khi lắp đặt loop từ LD100:

• Núm xoay điều chỉnh độ nhạy/tốc độ phản ứng: Tăng dần theo chiều kim đồng hồ – càng cao thì càng nhạy.
• Chân 6, 7, 8: Điều chỉnh thời gian giữ tín hiệu khi xe đứng yên trên vòng từ.
• Chân 9, 10: Cài đặt tần số – cực kỳ quan trọng khi có nhiều vòng từ gần nhau (để tránh nhiễu).
• Chân 11: Bật/tắt chế độ delay chích điện (trễ 2 giây sau khi xe đi qua).
• Chân 29 và 34: Tăng cường độ nhạy cho xe dài và thời gian thích ứng khi xe vào/ra khỏi vùng cảm biến.
• Chân 5: Điều chỉnh thời gian reset relay – mặc định 30 phút, có thể thay đổi.

Sau khi hoàn tất cài đặt:

• Nhấn nút Reset để lưu cấu hình và khởi động lại thiết bị.

Những lưu ý quan trọng khi lắp đặt loop từ LD100

Một số lưu ý đặc biệt mà bạn nên biết khi lắp đặt loop từ LD100:

• Hộp thiết bị LD100 nên đặt trong hộp bảo vệ chuyên dụng, chống nước, chống bụi.
• Dây vòng từ nên chôn ở vị trí tránh va chạm xe, rung động mạnh và xa nguồn điện cao áp.
• Không đặt loop gần các thiết bị phát từ trường lớn như máy biến áp, motor công suất cao, thiết bị phát sóng…
• Dây nối từ cuộn loop đến LD100 nên đi riêng, không chồng chéo với dây nguồn hoặc dây tín hiệu khác.

Ngoài ra có một số bước quan trọng khi lắp đặt loop từ LD100 như:

• Cách cuốn loop đúng chuẩn 3–4 vòng,
• Cách đặt khoảng cách loop với nhau khi có nhiều vòng trong cùng khu vực,
• Cách đo điện trở dây và phát hiện lỗi chập mạch hoặc cảm biến sai,
• Cách tích hợp tín hiệu relay với PLC hoặc hệ thống điều khiển trung tâm…

👉 Không nên tự thao tác nếu bạn không có kinh nghiệm chuyên môn. Các bước này đòi hỏi thiết bị đo chuyên dụng, kinh nghiệm thực tiễn và hiểu rõ từng dòng barrier.

Trên đây là những hướng dẫn cơ bản và tổng quan nhất về cách lắp đặt LOOP TỪ LD100. Hy vọng bài viết giúp bạn hình dung được cách hoạt động và sơ bộ các bước cấu hình thiết bị. Tuy nhiên, để hệ thống hoạt động ổn định, chính xác và bền bỉ, việc thi công đúng kỹ thuật là vô cùng quan trọng.
