Hướng dẫn Cách lắp đặt flap turbo chuẩn đúng kỹ thuật 2025

Trong xu thế tự động hóa hệ thống kiểm soát ra vào, cổng FLAP TURBO đang trở thành lựa chọn tối ưu cho các bãi giữ xe thông minh, tòa nhà văn phòng, khu công nghiệp và trung tâm thương mại hiện đại. Với thiết kế cánh mở linh hoạt, tích hợp cảm biến an toàn, tốc độ xử lý nhanh và khả năng vận hành ổn định, FLAP TURBO là dòng sản phẩm cao cấp, được nhiều đơn vị tin dùng.

Vậy cách lắp đặt FLAP TURBO như thế nào? Bài viết này sẽ giúp bạn hiểu quy trình cơ bản, những điểm quan trọng khi thao tác, đồng thời gợi mở các bước chuyên sâu mà bạn nên trao đổi thêm với đội ngũ kỹ thuật của PTH Vina để đảm bảo thiết bị hoạt động hiệu quả, an toàn và đúng tiêu chuẩn.

Tổng quan hệ thống FLAP TURBO

Cổng FLAP TURBO bao gồm các thành phần chính:

• Main điều khiển trung tâm
• Motor cánh quạt (1 hoặc 2 bên)
• Cảm biến từ và cảm biến an toàn
• Nguồn điện 220V và bộ nguồn chuyển đổi
• Ắc quy dự phòng
• Đèn báo trạng thái
• Bàn phím điều chỉnh thông số
• Bộ vỏ thân thiết bị (có cánh quạt)

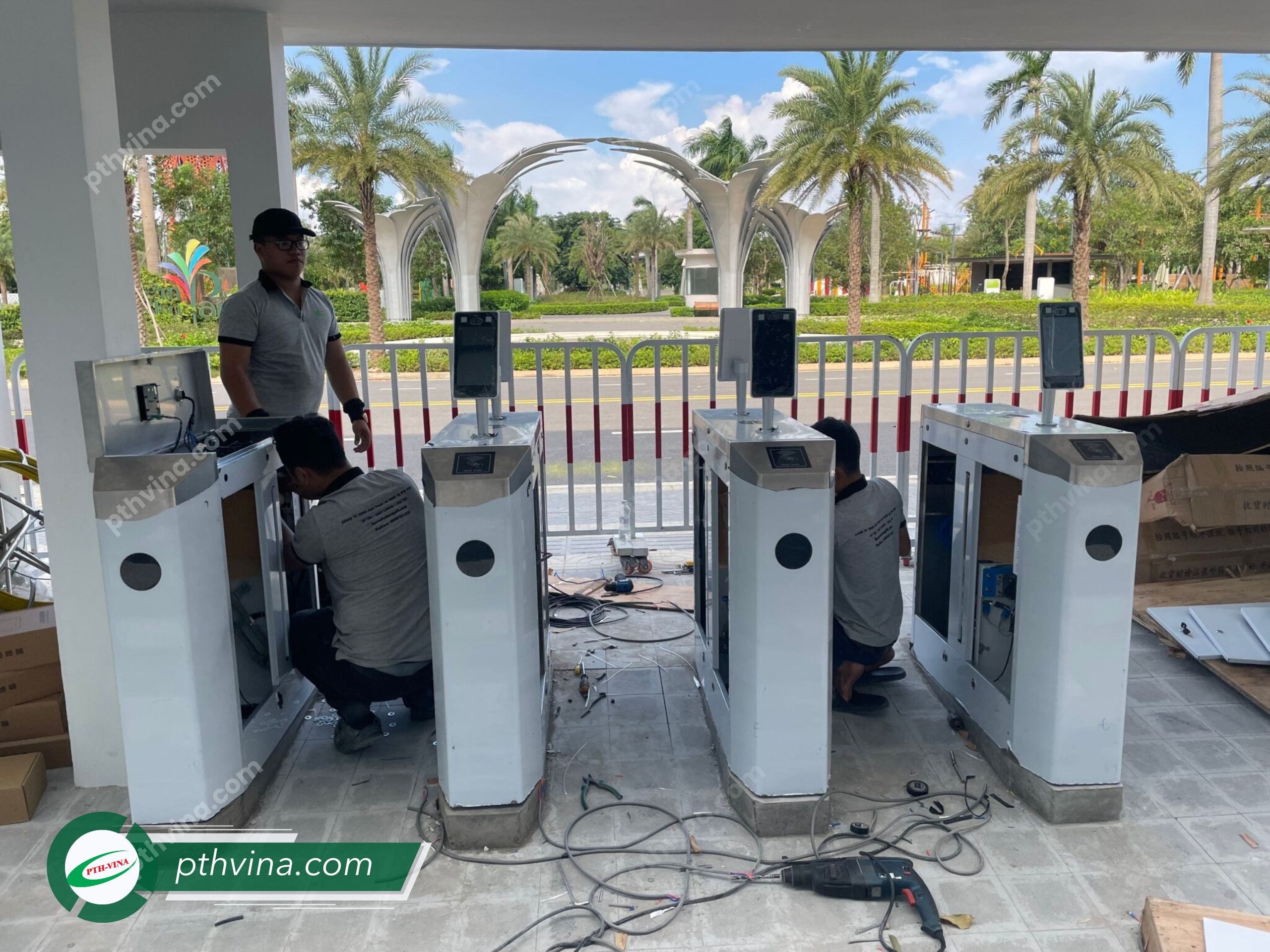

Các bước lắp đặt cơ bản FLAP TURBO

Bước 1: Chuẩn bị trước khi lắp

• Kiểm tra mặt bằng: phải bằng phẳng, khô ráo, đã có sẵn nguồn điện ổn định.
• Dùng bản vẽ kỹ thuật hoặc sơ đồ từ nhà sản xuất để xác định vị trí lắp từng thiết bị.
• Đảm bảo khoảng cách giữa hai trụ FLAP phù hợp với chiều rộng lối đi (thường 550–600 mm).

Bước 2: Kết nối nguồn điện

• Hai chân vuông góc trên main sẽ nhận nguồn 220V AC.
• Nguồn này sẽ được chuyển thành DC thông qua bộ chuyển nguồn bên trong thiết bị.
• Kiểm tra đèn báo nguồn và dòng điện vào (theo hướng dẫn trên màn hình: khoảng 23.7V, 2.1A).

💡 Lưu ý: Việc kết nối nguồn cần thực hiện đúng sơ đồ trên nắp pin, tránh cắm nhầm gây hư hỏng main.

Bước 3: Cài đặt thông số ban đầu

Để vào chế độ cài đặt, nhấn giữ nút INTER trên bàn phím trong 3 giây. Có 3 cấp độ cấu hình:

Cài đặt thông số cơ bản:

• Thời gian tự động đóng sau khi mở.
• Độ trễ kích hoạt mở cánh.
• Chiều mở cửa (vào hoặc ra).
• Tốc độ motor chính và motor phụ.

Cài đặt cảm biến:

• Gán cảm biến vị trí (hướng vào/hướng ra).
• Cảm biến an toàn: tự động dừng hoặc bật cảnh báo nếu gặp vật cản.

Cài đặt báo động:

• Chế độ không dùng / chỉ báo động / báo động + đóng cửa khi người dùng đi sai chiều.

Bước 4: Kết nối cảm biến và đèn báo

• Cảm biến từ: Khi phát hiện người đi vào/ra đúng chiều, tín hiệu sẽ được gửi về main, đèn 99 và đèn màu tương ứng sẽ sáng.
• Cảm biến an toàn: Giúp tránh va chạm khi có vật cản. Đèn báo riêng sẽ sáng nếu cảm biến được kích hoạt.
• Đèn trạng thái hoạt động: Màu xanh khi thiết bị vận hành bình thường, đèn đỏ khi phát hiện lỗi.

🔍 Mẹo kiểm tra nhanh: Quan sát các đèn báo trên main khi test cảm biến để biết cảm biến có hoạt động đúng không.

Bước 5: Đồng bộ motor và kiểm tra hoạt động cánh

Đây là bước cực kỳ quan trọng, ảnh hưởng đến độ mượt và chính xác của chuyển động cánh. Các tác vụ liên quan đến hiệu chỉnh thông số bên trong motor, điện trở, độ lệch biên độ cánh có phần phức tạp và không dễ khi tự thực hiện mà không có sự tư vấn hay hướng dẫn trực tiếp từ kỹ thuật viên.

📌 Liên hệ PTH Vina để được đội ngũ kỹ thuật hướng dẫn trực tiếp hoặc lắp đặt tận nơi theo tiêu chuẩn nhà sản xuất.

Một số lưu ý kỹ thuật khi lắp đặt FLAP TURBO

• Không bỏ qua ắc quy dự phòng: Thiết bị sẽ tự mở cánh khi mất điện nếu ắc quy được kết nối đúng cách.
• Chân test nguồn: Dùng để kết nối main phụ (trong trường hợp hệ thống nhiều trụ).
• Chân Điền Lộc: Chưa rõ chức năng, nhưng được thể hiện trên sơ đồ – tránh kết nối nhầm.
• Hai chân màu xanh: Cần được gắn chính xác theo sơ đồ trên nắp pin – nếu thiếu sẽ dẫn đến lỗi vận hành.

Mặc dù bài viết đã chia sẻ khá đầy đủ về cách lắp đặt FLAP TURBO, tuy nhiên một số thao tác không nên tự ý thực hiện nếu bạn không phải là kỹ thuật viên chuyên nghiệp, bao gồm:

• Điều chỉnh chế độ motor nâng cao.
• Cân chỉnh tốc độ đóng/mở tương ứng với tốc độ nhận dạng người.
• Cấu hình kết nối đa trụ trong hệ thống kiểm soát nhiều làn.
• Mapping bộ điều khiển trung tâm với phần mềm chấm công, kiểm soát ra vào hoặc tích hợp hệ thống giữ xe.

🎯 Những thao tác này không chỉ đòi hỏi hiểu biết về điện tử – tự động hóa, mà còn yêu cầu kinh nghiệm xử lý các lỗi thực tế (báo động ảo, lệch cánh, reset main…). Việc tự thao tác không đúng có thể dẫn đến cháy mạch, kẹt motor, hoặc nguy hiểm cho người dùng.

Hy vọng bài viết đã giúp bạn hiểu rõ hơn về cách lắp đặt FLAP TURBO ở mức cơ bản – từ việc kết nối nguồn, cài đặt thông số, đến test cảm biến và thiết lập ban đầu. Tuy nhiên, để đảm bảo hệ thống vận hành ổn định, chính xác và đạt tiêu chuẩn kỹ thuật, bạn nên được hướng dẫn trực tiếp hoặc đặt lịch lắp đặt với đội ngũ kỹ thuật chuyên nghiệp từ PTH Vina.
