Cảm biến an toàn cho cổng cửa

Cảm biến an toàn photocell IR33 có hình dạng giống chiếc điều khiển từ xa, được gắn ở 2 điểm đầu và cuối của cánh cổng.

Photocell hoạt động dạng chùm tia hồng ngoại hoặc cảm biến quang điện, để phát hiện người hoặc vật thể di chuyển đến gần cổng từ đó kích hoạt motor dừng lại để đảm bảo an toàn.

Thông tin chi tiết cảm biến an toàn cho cổng (Photocel IR33):

• Bộ cảm biến gồm 1 đầu thu và 1 đầu phát tín hiệu tạo thành 1 đường thẳng đứng. Khi tín hiệu bị ngắt quãng hoặc lệch hướng bộ cảm biến sẽ kích hoạt motor dừng lại.
• Nguồn điện: 12V~24VAC/DC
• Khoảng cách nhận diện: 8-10m
• Vỏ: Nhựa ABS
• Đầu thu: RX
• Đầu phát: TX
• Vị trí: Lắp cách nền đất >20cm
• Khoảng cách giữa 2 đầu không <2m

Nguyên lý hoạt động của photocell IR33

Một bộ sản phẩm gồm 1 đầu thu và 1 đầu phát hồng ngoại. Nguyên lý làm việc rất đơn giản: đầu thu và phát được lắp nằm trên 1 đường thẳng sao cho tia bắn từ đầu này qua đầu kia không bị gián đoạn.

Khi có người hoặc vật chắn ngang cánh cổng, tia hồng ngoại bị gián đoạn sẽ ngay lập tức gửi tín hiệu đến motor để dừng hành trình đóng mở lại.

Đặc điểm cấu tạo của cảm biến an toàn IR33

• Khoảng cách thu và phát tia hồng ngoại lên đến 6m phù hợp với nhiều dòng cổng trượt hiện nay
• Relay báo động NO/NC đầu ra
• Thiết kế vỏ hộp đẹp mắt, sang trọng.
• Tốc độ phát ra 1A 36V

Công dụng nổ bật của cảm biến hành trình IR33

Nếu gia đình bạn có trẻ em và người già thì nên lắp bộ cảm biến này để đảm báo an toàn khỏi các sự cố kẹt cửa hoặc tai nạn do cửa cổng gây ra.

Cảm biến IR33 đạt tiêu chuẩn bảo vệ IP55 đảm bảo sử dụng được ở mọi điều kiện thời tiết.

Hướng dẫn lắp đặt cảm biến an toàn IR-33 đúng cách

• Chiều cao lắp đặt phải trên 20 cm tính từ mặt đất.
• Khoảng cách từ đầu thu đến đầu không được nhỏ hơn 2 mét.
• Đầu tiên cài đặt đầu thu, sau đó cài đặt đầu phát theo chiều dọc.
• Đảm bảo 2 đầu được gắn trên cùng một đường ngang, mặt đối mặt. Khi chúng nằm trên cùng một đường thẳng, đèn LED bên trong đầu thu sẽ tắt.
• Cuối cùng là cố định chúng và kết nối dây.

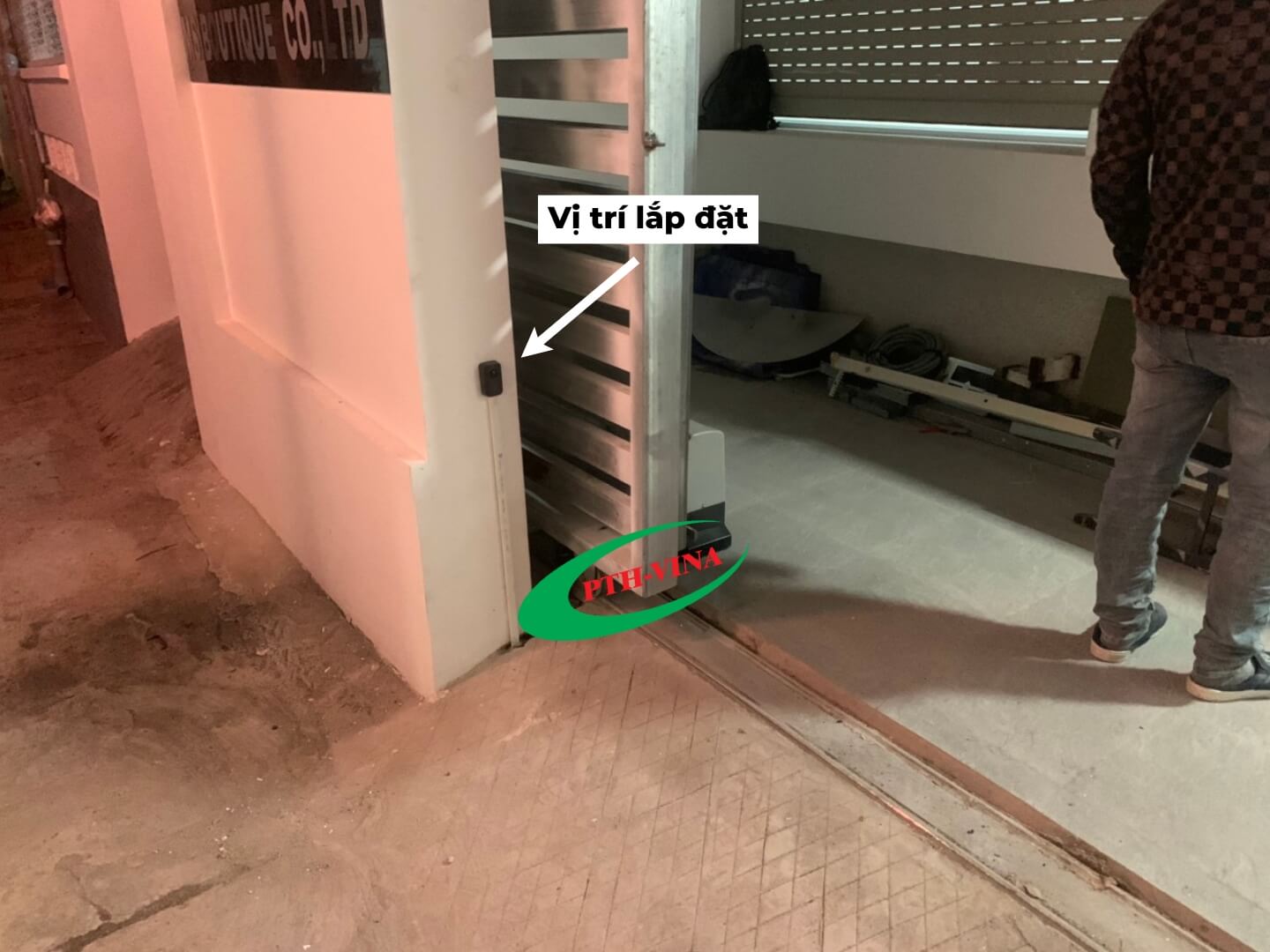

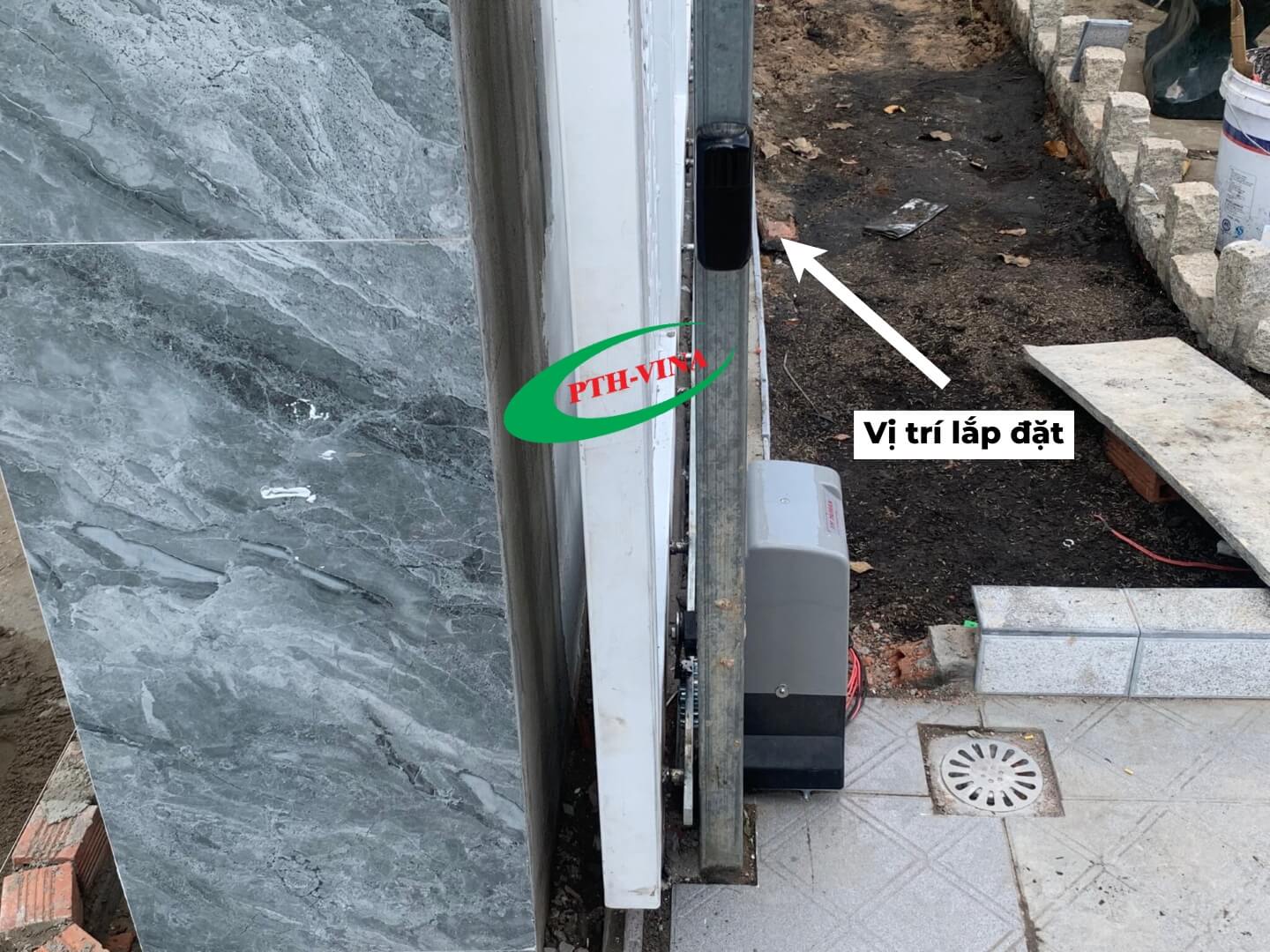

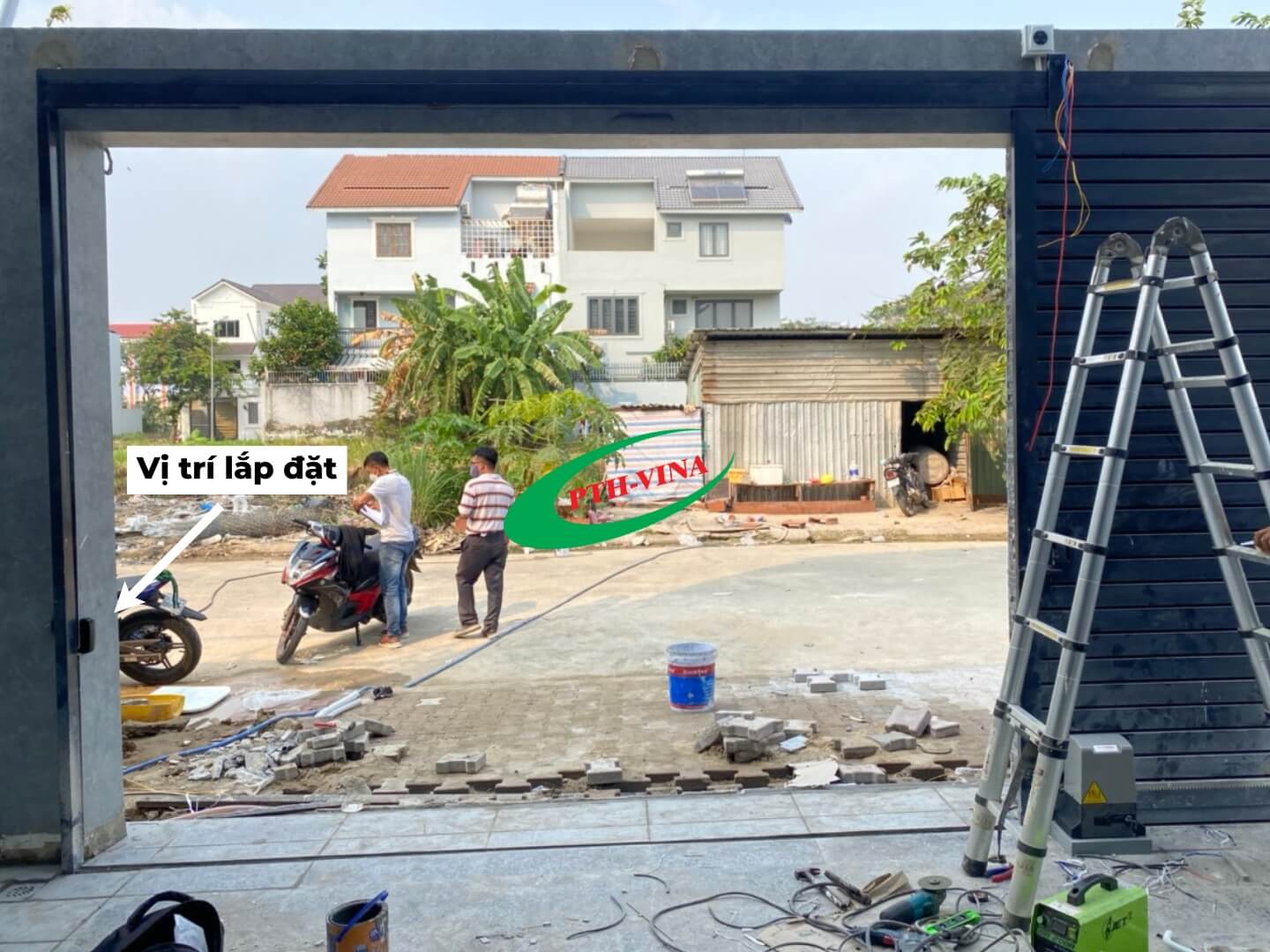

Vị trí lắp đặt cảm biến an toàn cho cổng cửa

Những lưu ý khi lựa chọn vị trí lắp đặt cảm biến cho cổng cửa:

• Cảm biến nên được gắn trên trụ cổng hoặc khung cố định, cách mép cánh cổng từ 10–15 cm để tránh bị va chạm khi cổng di chuyển.
• Chiều cao lắp đặt tối thiểu 20 cm tính từ mặt đất, giúp cảm biến nhận diện tốt người, xe máy hoặc vật cản thấp.
• Khoảng cách giữa đầu phát và đầu thu phải từ 2 m trở lên, đảm bảo tia hồng ngoại hoạt động ổn định và chính xác.
