Cấu Tạo Cổng Barie Tự Động Gồm Những Gì? Giải Thích Từng Bộ Phận Chi Tiết

Một chủ đầu tư khu chung cư tại Bình Dương từng hỏi kỹ thuật viên PTH VINA: “Mua barie chỉ cần tay cần chắc là được chứ?” Câu trả lời là không — và đây chính xác là lý do hàng loạt công trình lắp barie giá rẻ phải gọi thợ sửa chữa sau chưa đầy 6 tháng vận hành.

Thực tế từ hơn 1.000 công trình mà đội ngũ PTH VINA đã thi công cho thấy: 80% sự cố barie đến từ các bộ phận bên trong — motor, bo mạch điều khiển và cảm biến an toàn — chứ không phải từ thanh chắn bên ngoài. Người mua thường chỉ nhìn thấy phần vỏ và tay cần, bỏ qua hoàn toàn phần quyết định tuổi thọ và hiệu năng thực sự của thiết bị.

Bài viết này phân tích chi tiết cấu tạo cổng barie tự động theo góc nhìn kỹ thuật thi công thực tế — bao gồm 6 nhóm bộ phận cốt lõi, bảng thông số chọn đúng thiết bị, và những lỗi phổ biến nhất mà PTH VINA thường xử lý tại hiện trường.

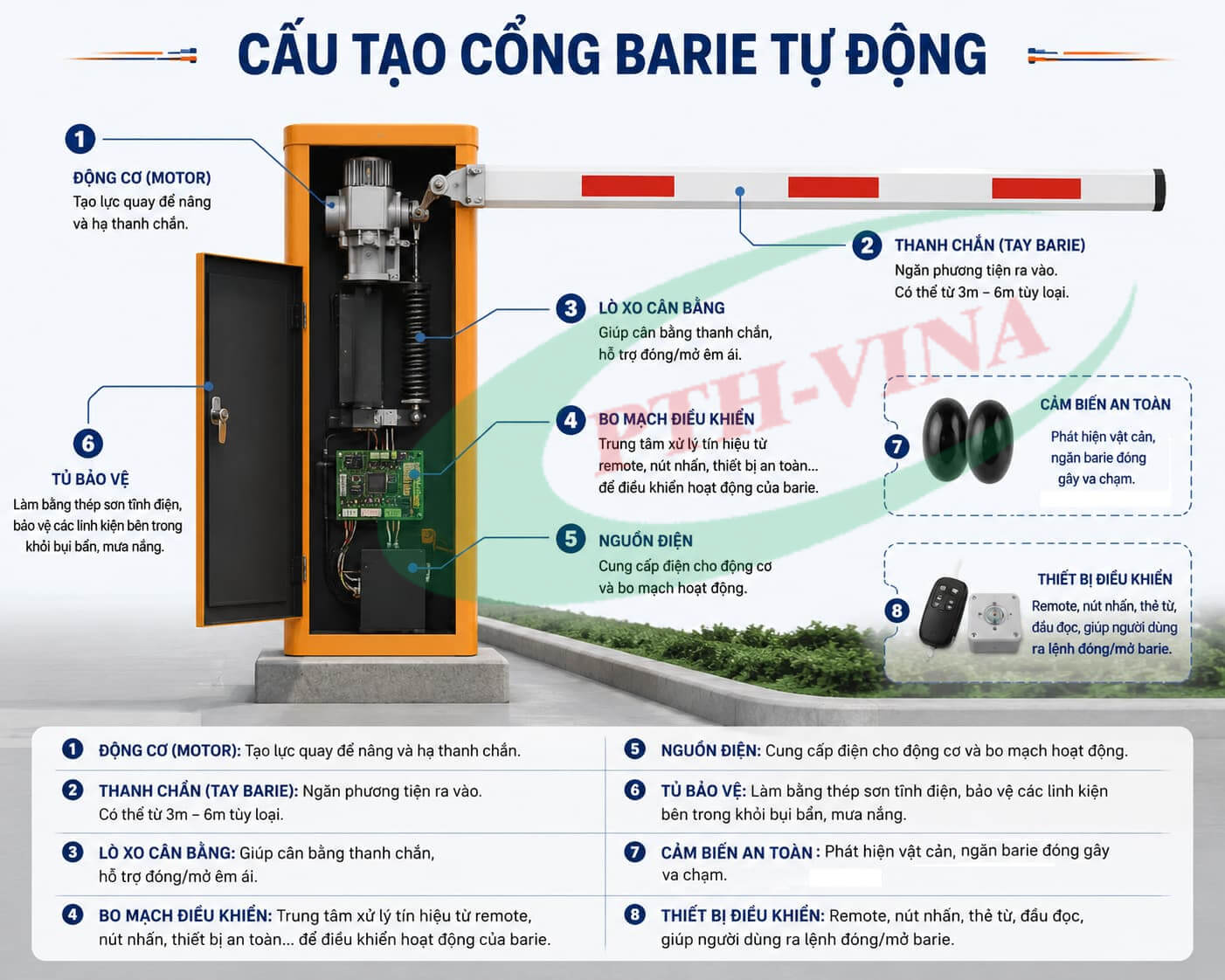

Để vận hành ổn định với tần suất lên đến hàng nghìn lượt mỗi ngày, một hệ thống barie tự động hoàn chỉnh được cấu thành từ 3 nhóm bộ phận chính: Nhóm cơ khí, Nhóm điện – điện tử, và Nhóm phụ kiện an toàn & kích hoạt.

Ba nhóm này hoạt động như một hệ thống liên kết chặt chẽ. Việc lựa chọn thiết bị nhập khẩu trực tiếp, có đầy đủ chứng nhận CO – CQ và thi công theo bản vẽ kỹ thuật 2D, 3D chuẩn xác ngay từ đầu là yếu tố quyết định để tránh những sự cố hỏng hóc tốn kém.

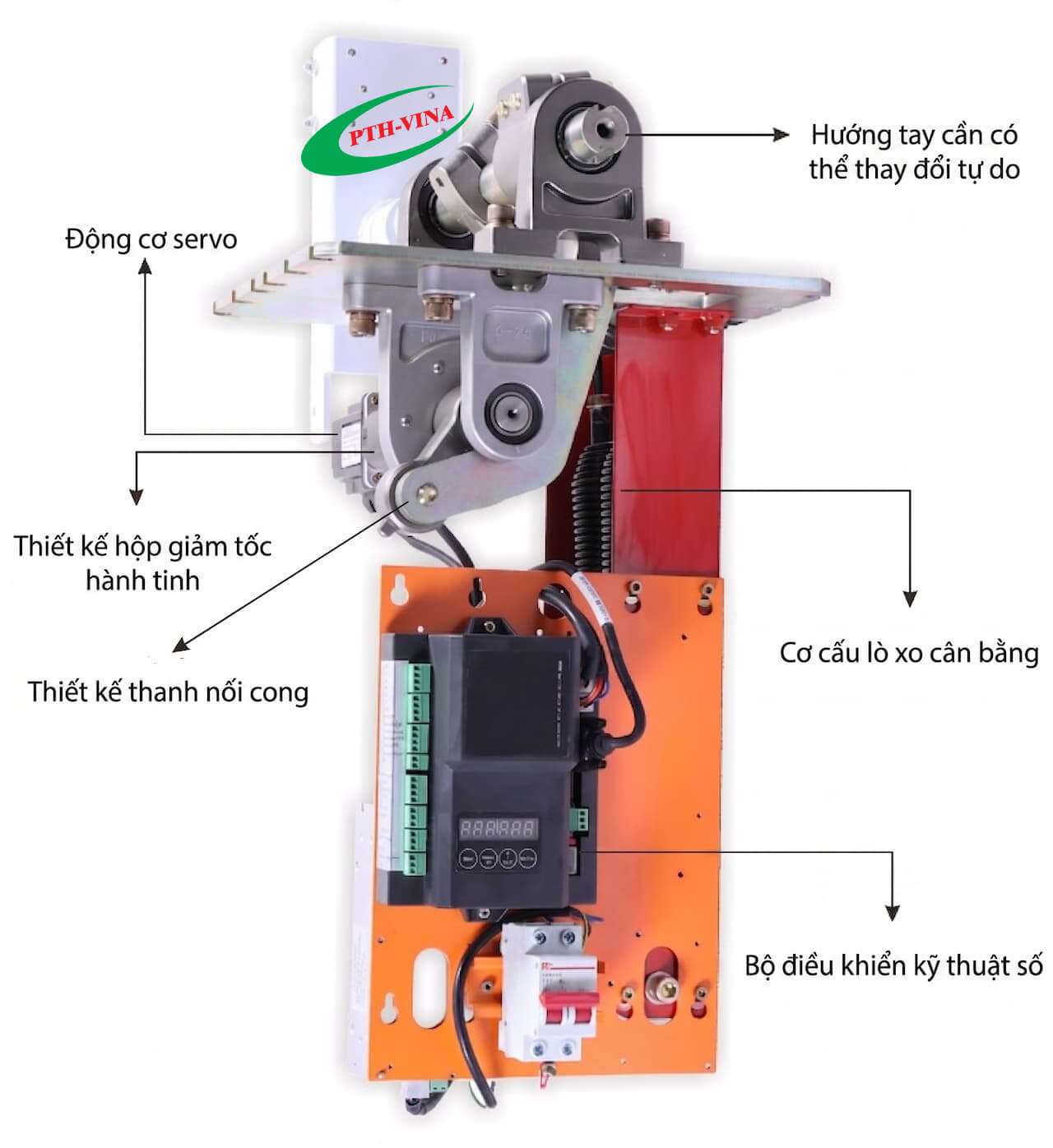

Nhóm Cơ Khí Của Barie Tự Động

Nhóm cơ khí chịu trách nhiệm tạo ra lực và thực hiện chuyển động nâng/hạ tay cần. Nhóm này bao gồm 3 bộ phận trọng yếu: Motor, hộp số giảm tốc và lò xo đối trọng.

Motor Barrier

Motor tiêu thụ điện và sinh ra lực cơ học. Việc chọn sai motor (chỉ nhìn công suất danh nghĩa thay vì moment xoắn thực tế) là nguyên nhân hàng đầu khiến barie không thể kéo nổi các tay cần dài.

Hộp Số Giảm Tốc Barie

Hộp số có nhiệm vụ chuyển đổi tốc độ quay vòng cao của motor thành lực nâng chậm, ổn định với moment xoắn đủ lớn. Tỷ số truyền của hộp số sẽ quyết định tốc độ đóng/mở của cổng (thường dao động từ 1.5 giây đến 6 giây tùy dòng sản phẩm).

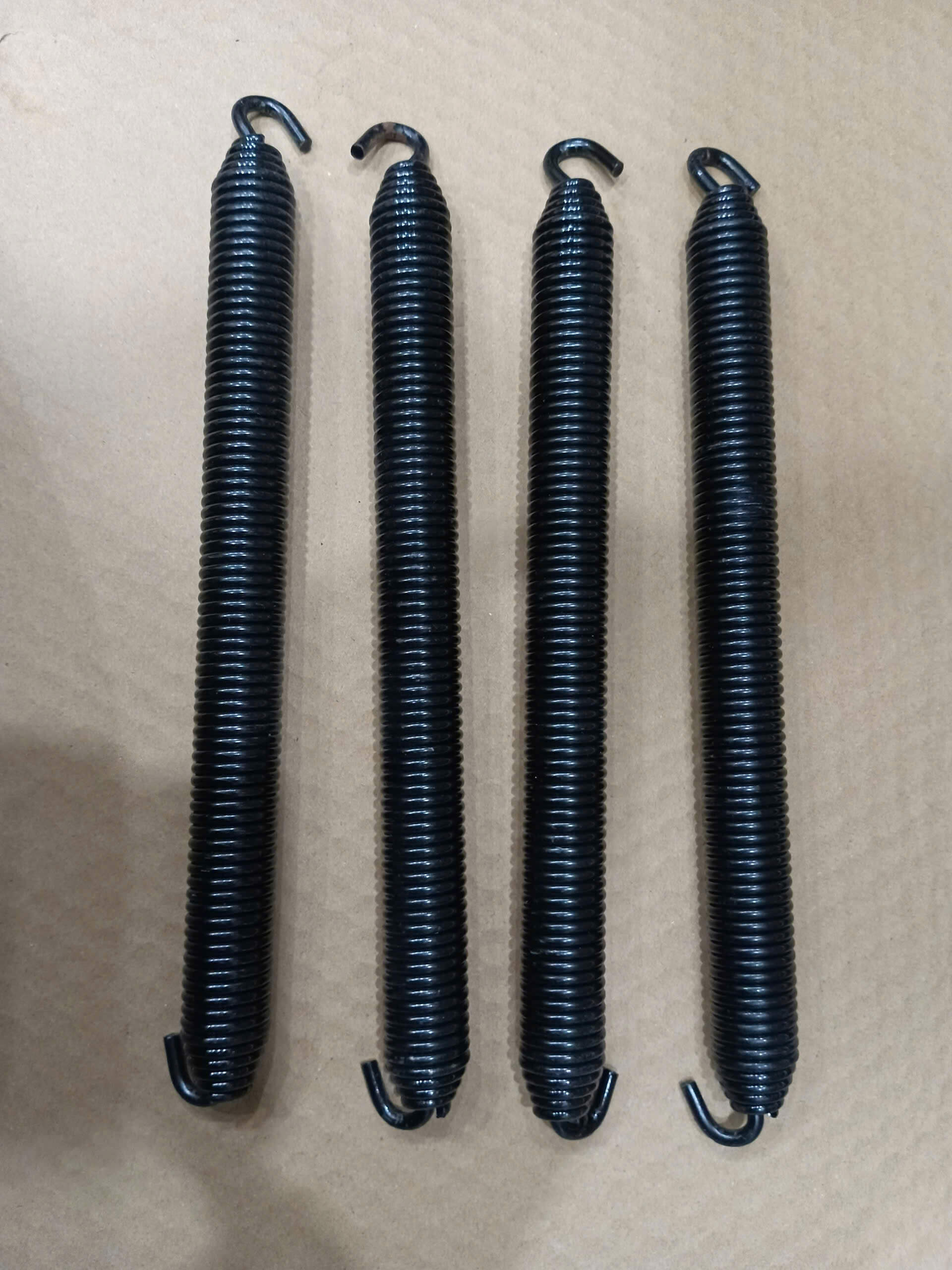

Lò Xo Đối Trọng Barier

Được gắn bên trong thân trụ, lò xo có nhiệm vụ cân bằng trọng lượng của tay cần khi nâng lên/hạ xuống.
Lưu ý kỹ thuật: Nếu lò xo yếu hoặc sai lực căng, motor sẽ phải chịu tải gấp đôi, dẫn đến tình trạng quá nhiệt và cháy cuộn dây. Đây là lỗi cực kỳ phổ biến tại các công trình không được cân chỉnh chuẩn xác trước khi bàn giao.

Nhóm Tay Cần (Thanh Chắn): Phân Biệt Các Loại Phổ Biến

Tay cần là bộ phận trực tiếp kiểm soát luồng giao thông. Tùy thuộc vào địa hình và yêu cầu an ninh, tay cần được chia thành 3 loại chính:

Kinh nghiệm thi công: Với các tay cần thẳng dài trên 4.5m, bắt buộc phải trang bị thêm trụ đỡ phụ ở đầu cần (hoặc nạng đỡ) và sử dụng motor có moment xoắn cao. Nếu không, tay cần sẽ bị võng, rung lắc mạnh khi vận hành, làm hỏng khớp nối trục chỉ sau 3–6 tháng.

Nhóm Điện – Điện Tử: Bo Mạch Điều Khiển Trung Tâm

Nếu motor là trái tim thì bo mạch điều khiển (Mainboard) chính là “não bộ”. Bo mạch nhận tín hiệu từ các thiết bị ngoại vi (thẻ RF, camera, vòng từ, phần mềm), xử lý logic và phát lệnh cho motor.

Bo mạch thế hệ mới hiện nay cho phép lập trình linh hoạt các thông số như: Tốc độ đóng/mở, thời gian tự động đóng, chế độ mở ưu tiên cho xe khẩn cấp và khả năng kết nối đồng bộ với phần mềm giữ xe thông minh.

Các chuẩn giao thức kết nối quyết định khả năng mở rộng của hệ thống:

Lựa chọn chuẩn RS-485 hoặc TCP/IP ngay từ đầu giúp chủ đầu tư tiết kiệm rết nhiều chi phí đi lại dây cáp khi muốn mở rộng hệ thống sau này.

Nhóm Phụ Kiện An Toàn & Thiết Bị Kích Hoạt

Hệ Thống Cảm Biến An Toàn (Chống Va Đập)

Đây là tiêu chuẩn bắt buộc nhưng thường bị bỏ qua ở các hệ thống giá rẻ, dẫn đến rủi ro barie đập vào nóc xe.

• Vòng từ (Loop Detector): Cắt rãnh chôn dưới mặt sàn (thường dùng kích thước 1.0m × 1.5m hoặc 1.2m × 2.0m), cảm biến khối kim loại. Hoạt động chính xác trong mọi điều kiện thời tiết.
  • Yêu cầu thi công: Rãnh cắt phải đủ sâu (>3cm), đặt đúng vị trí tâm và bắt buộc phải đo điện cảm (inductance) test thực tế trước khi đổ keo epoxy.
• Cảm biến Radar: Quét vật thể di chuyển, không cần đục nền. Phù hợp cho sàn nâng, sàn ván gỗ hoặc nền đá cao cấp.
• Cảm biến hồng ngoại (Photoelectric Beam): Lắp hai bên trụ, giá thành rẻ nhưng dễ bị nhiễu bởi ánh nắng gắt trực tiếp.

Thiết Bị Đầu Đọc & Kích Hoạt

Barie hiện đại là mắt xích trong một giải pháp kiểm soát tổng thể, có thể tích hợp song song nhiều phương thức kích hoạt:

Các thiết bị ngoại vi này khi được tích hợp vào một hệ thống phần mềm quản lý bài bản sẽ cho phép kiểm soát chặt chẽ cả online lẫn offline, đảm bảo dữ liệu an toàn tuyệt đối và hệ thống không bị tê liệt ngay cả khi mất kết nối mạng.

Bảng Thông Số Kỹ Thuật Chuẩn Để Chọn Barie Đúng Nhu Cầu

Trước khi ký hợp đồng mua barie, đây là bảng thông số tối thiểu bạn cần yêu cầu nhà cung cấp xuất trình — và mức tiêu chuẩn nên chọn cho từng thông số:

Lưu ý từ thực tế: Nhiều barie nhập về theo đường không chính ngạch bị làm giả thông số — đặc biệt là cấp IP và số chu kỳ vận hành. Cách kiểm tra nhanh: yêu cầu datasheet gốc từ nhà sản xuất (có logo, model number) và tra cứu trực tiếp trên website hãng. PTH VINA nhập khẩu trực tiếp từ nhà sản xuất, không qua trung gian — toàn bộ chứng từ nhập khẩu và datasheet gốc đều có thể cung cấp cho khách hàng khi có yêu cầu.

Từ Kinh Nghiệm Thực Tế: 3 Lỗi Cấu Tạo Phổ Biến Khiến Barie Hỏng Sớm

Sau hơn 1.000 công trình thực tế và không ít lần phải đến “cứu nét” cho các hệ thống bãi xe do đơn vị khác thi công sai tiêu chuẩn, đội ngũ kỹ thuật ghi nhận 3 lỗi cấu tạo xuất hiện nhiều nhất. Đây đều là những sai lầm xuất phát từ việc tiết kiệm chi phí không đúng chỗ hoặc thiếu am hiểu về thông số kỹ thuật chuyên sâu.

Lỗi 1: Dùng Motor Yếu Cho Khẩu Độ Quá Lớn: Cháy Cuộn Dây Chỉ Sau 2–4 Tháng

• Tình huống thực tế: Một khu công nghiệp tại Long An lắp đặt barie tay thẳng dài 5.5m nhưng lại sử dụng motor 24V DC tiêu chuẩn (dòng motor vốn chỉ thiết kế cho khẩu độ tối đa dưới 4m). Sau 3 tháng vận hành với tần suất cao (hơn 400 chu kỳ/ngày), motor bắt đầu có dấu hiệu chạy chậm, ì ạch và cuối cùng là cháy hoàn toàn cuộn dây.
• Nguyên nhân kỹ thuật: Tay cần quá dài và nặng khiến motor liên tục phải vận hành ở mức 120% – 130% công suất thiết kế. Việc ép tải này làm sinh nhiệt lượng lớn tích lũy bên trong hộp máy, dẫn đến chập cháy.
• Bài học kinh nghiệm: Với tay cần có khẩu độ > 4.5m, bắt buộc phải sử dụng dòng motor có moment xoắn cao kết hợp với trụ đỡ phụ (nạng đỡ) ở đầu cần. Việc đầu tư đúng chuẩn motor ngay từ đầu có chi phí thấp hơn rất nhiều so với việc phải thay mới toàn bộ cụm motor và chịu thiệt hại do đình trệ giao thông tại cổng.

Lỗi 2: Bo Mạch (Mainboard) Kém Chất Lượng: Hệ Thống Tê Liệt Khi Update Phần Mềm

• Tình huống thực tế: Một chung cư quy mô 500 căn hộ tại TP.HCM tích hợp phần mềm giữ xe thông minh với hệ thống barie sử dụng bo mạch trôi nổi. Khi đơn vị cung cấp phần mềm tiến hành cập nhật phiên bản mới, bo mạch đột ngột không nhận lệnh từ server. Hậu quả là toàn bộ 4 cổng ra vào phải gạt cần mở tự do (Open) trong suốt 2 ngày để chờ xử lý sự cố.
• Nguyên nhân kỹ thuật: Các loại bo mạch “nhái” thường không có tài liệu kỹ thuật (Protocol) chuẩn, giao thức truyền thông không ổn định giữa các lô hàng và hoàn toàn không được nhà sản xuất hỗ trợ sau bán hàng. Dẫn đến xung đột firmware (phần mềm hệ thống) khi có thay đổi từ máy chủ.
• Bài học kinh nghiệm: Bo mạch điều khiển phải có khả năng đồng bộ tuyệt đối với phần mềm quản lý. Giải pháp tối ưu nhất là sử dụng thiết bị nhập khẩu trực tiếp nguyên chiếc (đầy đủ chứng nhận CO – CQ) kết hợp với phần mềm tự lập trình nội bộ. Điều này giúp loại bỏ hoàn toàn rủi ro xung đột giữa phần cứng và phần mềm, đảm bảo hệ thống vận hành mượt mà kể cả khi nâng cấp.

Lỗi 3: Cắt Giảm Cảm Biến An Toàn: Rủi Ro Tay Cần Đập Vào Xe

• Tình huống thực tế: Tại bãi xe của một tòa nhà văn phòng ở Tp. HCM, đơn vị thi công đã cắt bỏ vòng từ an toàn và chỉ cài đặt chế độ Timer (tự động đóng cần sau 5 giây). Một sự cố đáng tiếc đã xảy ra khi xe ô tô dừng lại ngang cổng để tài xế đưa thẻ cho bảo vệ. Đúng lúc đó Timer kích hoạt, tay cần hạ thẳng xuống làm vỡ kính chắn gió phía trước của xe.
• Nguyên nhân kỹ thuật: Việc chỉ dùng lệnh đóng cứng (Timer) mà không có hệ thống cảm biến để nhận diện xem vùng dưới cần chắn đã thực sự an toàn (trống xe) hay chưa.
• Bài học kinh nghiệm: Vòng từ (Loop Detector) hoặc Cảm biến Radar là thiết bị an toàn bắt buộc, tuyệt đối không được phép cắt giảm dưới bất kỳ lý do ngân sách nào. Chi phí đầu tư thêm một bộ vòng từ an toàn chỉ bắt đầu từ mức hơn 1 triệu đồng — một con số quá nhỏ bé so với rủi ro phải đền bù hàng chục triệu đồng, kèm theo đó là sự sụt giảm uy tín nghiêm trọng của ban quản lý tòa nhà khi xảy ra va chạm.

Hiểu rõ cấu tạo từng bộ phận không chỉ giúp bạn chọn đúng thiết bị — mà còn giúp phát hiện sớm những đơn vị cung cấp đang cắt giảm linh kiện để hạ giá thầu. Phần cứng tốt và phần mềm đồng bộ là hai yếu tố không thể tách rời nếu muốn hệ thống vận hành ổn định sau 3–5 năm.

Nếu công trình của bạn cần tư vấn cấu hình phù hợp — từ barie đơn lẻ đến hệ thống kiểm soát ra vào toàn tòa nhà — đội kỹ thuật PTH VINA sẵn sàng khảo sát thực tế, xuất bản vẽ 2D/3D miễn phí và báo giá chi tiết theo từng hạng mục trước khi ký hợp đồng.
